Vannes et servomoteurs : la solution Siemens
La vanne 3 voies et le servomoteur Siemens sont des pièces élémentaires pour la régulation de l'eau dans une installation de chauffage. Ce système permet d'optimiser la consommation de chauffage. La vanne hydraulique s'ouvre et se ferme en fonction de la température souhaitée et de la demande de son utilisateur. Le rôle de ce système de régulation est de régler la puissance du circuit émetteur en variant le débit et/ou la température de l'eau. Dans le circuit chauffage, la vanne 3 voies et le servomoteur forment donc un lieu de mélange.
Les vannes et les servomoteurs sont des éléments souvent utilisés dans les systèmes de contrôle et d'automatisation industrielle. Les vannes sont des dispositifs qui permettent de réguler le débit de fluides, tels que l'eau ou l'air, dans un système de tuyauterie. Elles peuvent être actionnées manuellement ou automatiquement, en fonction des besoins. Les servomoteurs, quant à eux, sont des moteurs électriques qui permettent de réaliser des mouvements précis et contrôlés. Ils sont souvent utilisés pour actionner des pièces mobiles dans les robots et les systèmes de automatisation industrielle. Les servomoteurs sont généralement accompagnés d'un dispositif de commande qui permet de les faire fonctionner en fonction des instructions reçues.
Comment choisir une vanne en fonction de son utilisation ?
Les vannes sont présentes dans de nombreux systèmes CVC. Nous vous aidons à trouver exactement la bonne vanne correspondant à votre application et l'usage qui en est fait.
Il existe plusieurs facteurs à prendre en compte lors du choix d'une vanne en fonction de son utilisation. Tout d'abord, il est important de déterminer le type de fluide qui va être utilisé avec la vanne. Cela permettra de choisir un matériau de construction adapté et de s'assurer que la vanne résistera à la pression et aux températures du fluide en question. Ensuite, il faut déterminer la quantité de fluide qui va traverser la vanne, ainsi que la vitesse à laquelle il circulera, afin de s'assurer que la vanne est dimensionnée correctement pour gérer le débit. Enfin, il est important de prendre en compte la pression et les températures auxquelles la vanne sera soumise, ainsi que les conditions d'utilisation, pour s'assurer que la vanne choisie répondra aux besoins de l'application.

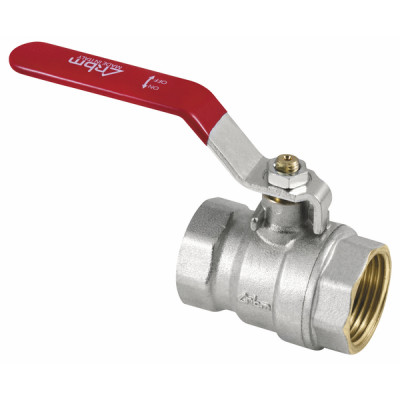

Vannes à boisseau sphérique
Une technologie moderne très performante. Les vannes à boisseau sphérique peuvent être mises en œuvre pour des fonctions de régulation ou du change-over selon le type d'émetteur à contrôler. Elles sont particulièrement étanches en terme d'isolement des circuits.

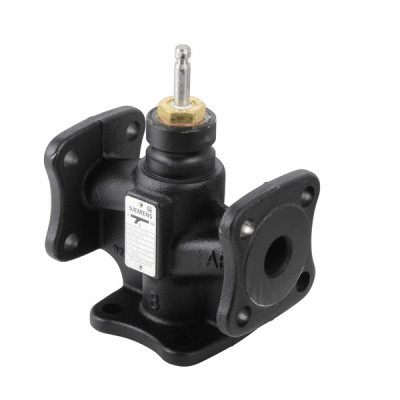

Vannes intelligentes
Les vannes intelligentes sont des vannes dynamiques auto-optimisées avec connexion au cloud et utilisables dans des installations de chauffage et centrales de traitement d'air. Elles optimisent les consommations, augmentent l'efficacité énergétique et réduisent les coûts d'exploitation.

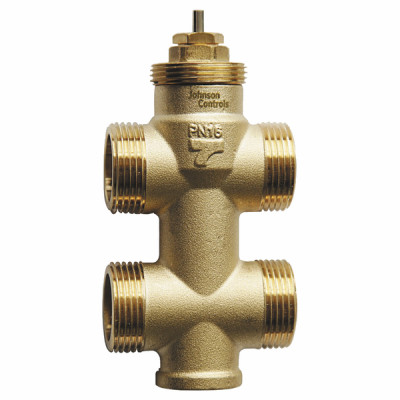

Vannes combinées PICV
L'hydraulique tout simplement les vannes combinées PICV (vannes de régulation indépendantes des fluctuations de pression) évitent les sur-débits et interférences entre consommateurs. Elles réduisent les consommations d'énergie, améliorent la précision de régulation et ainsi le bien-être des occupants.

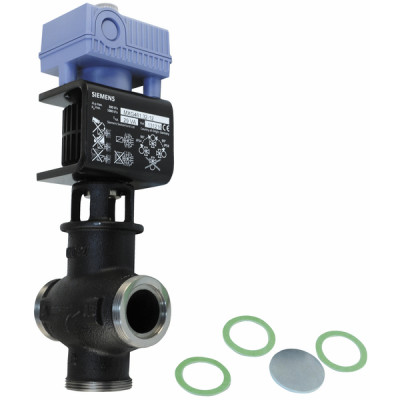

Vanne magnétiques
Régulation précise et rapide pour circuits hydrauliques ou frigorifiques Motorisation via une bobine électromagnétique agissant sur un noyau solidaire de l'axe de la vanne. Entraînement direct sans frottement permettant des temps de course inférieurs à 2 secondes et une précision de positionnement jusqu'au 1:1000 de la course maxi.

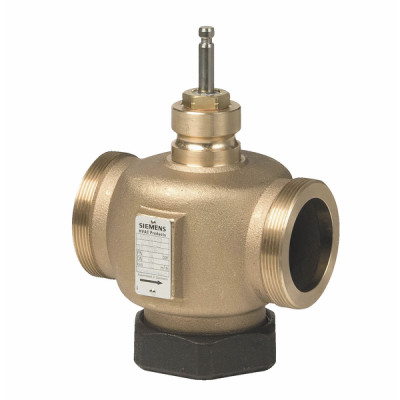

Vannes à siège
Conception et installation en un temps record. Les vannes à siège sont utilisées dans de multiples applications pour réguler, mélanger ou isoler des circuits hydrauliques. On les retrouve dans la plupart des installations CVC, dans la production d'énergie, sa distribution, jusqu'aux consommateurs.

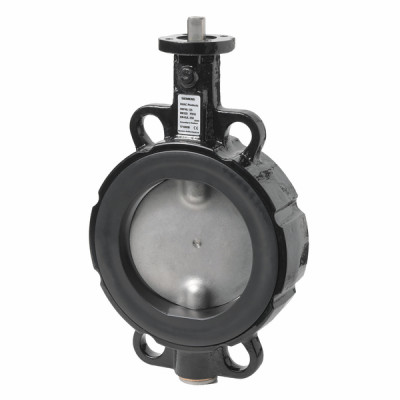

Vannes papillon
Parfaites pour l'isolement de circuits hydrauliques. La gamme papillon 2 voies est destinée à isoler ou ouvrir des tronçons de réseau. Raccordement à bride disponible de DN40 à DN400. Modèles VKF46 étanches (classe A) selon la norme EN12266-1, utilisable même en circuit ouvert.
| Consommateurs d'énergie | Distribution d'énergie | Production d'énergie | |
|---|---|---|---|
| Vannes intelligentes | Groupes de chauffe, centrales de traitement d'air | ||
| Vannes combinées PICV | Radiateurs, cassettes de plafonnière, systèmes rafraîchissants, VAV, ventilo-convecteurs, régulations de zones | Groupe de chauffe, centrales de traitement d'air | Chauffage urbain |
| Vannes à siège | Planchers chauffants, radiateurs, systèmes rafraîchissants, VAV, ventilo-convecteurs, régulations de zones | Eau chaude sanitaire, groupes de chauffe, centrales de traitement d'air | Chauffage urbain, cascades chaudières, groupes frigorifiques |
| Vannes à boisseau sphérique | Systèmes rafraîchissants, cassettes de plafonnière et rafraîchissants, VAV, ventilo-convecteurs, régulations de zones | Eau chaude sanitaire, groupes de chauffe, centrales de traitement d'air | |
| Vannes magnétiques | Eau chaude sanitaire, groupes de chauffe, centrales de traitement d'air | Chauffage urbain, cascades chaudières, groupes frigorifiques | |
| Vannes papillon | Eau chaude sanitaire, groupes de chauffe | Cascades chaudières, groupes frigorifiques, tours de refroidissement |
Comment choisir une vanne Siemens selon l'installation en place ?
Avant de choisir une vanne 3 voies, assurez-vous que les dimensions entre la vanne et le servomoteur concordent. Pour ce faire, commencez par déterminer le circuit hydraulique.
- Circuit à débit variable
- Circuit en injection avec vanne 2 voies
- Circuit en mélange
- Circuit en mélange avec bipasse
- Circuit en dérivation avec vanne de mélange
- Circuit en injection avec vanne 3 voies
Ensuite, il vous faudra suivre les étapes suivantes pour choisir une vanne Siemens en fonction de l'installation en place :
- Déterminez le débit volumique V̇ avec △ ou △
- Déterminez △
- Calculez V̇100
- Déterminez Kvs
- Vérifiez la △ résultante
Une fois les calculs fait, vous pouvez sélectionner la vanne et le servomoteur.
- Sélectionnez la gamme de vannes adéquate
- Vérifiez l'autorité de la vanne Pv
- Sélectionnez le servomoteur
- Vérifiez la plage de travail
- Pour finir, sélectionnez la vanne et le servomoteur qui se correspondent
Comment monter un servomoteur Siemens sur une vanne 3 voies ?
Pour le SAV d'un servomoteur, remplacez la pièce défectueuse par un type similaire. Aussi, lors de l'installation de la pièce neuve, il se peut que l'installation doive être ajustée. Pour ce faire, munissez-vous d'un accouplement et d'un joint d'étanchéité.
- Pour commencer, débranchez la pompe ainsi que l'alimentation de l'installation
- Fermez la vanne d'arrêt de la tuyauterie
- Attendez que les canalisations soient froides et hors de pression
- Retirez le servomoteur défectueux
- Nettoyez la bride
- Si nécessaire, insérez un joint neuf entre les couches et la bride
- Installez et enclenchez manuellement les vis, écrous et rondelles
- Serrez fermement avec une clé dynamométrique
- Remettez en marche la pompe et l'installation
- Testez le servomoteur
Lors du montage du servomoteur Siemens sur la vanne 3 voies, veillez à ce que l'axe du servomoteur soit bien rattachée à l'axe de la vanne dans toutes les positions.
