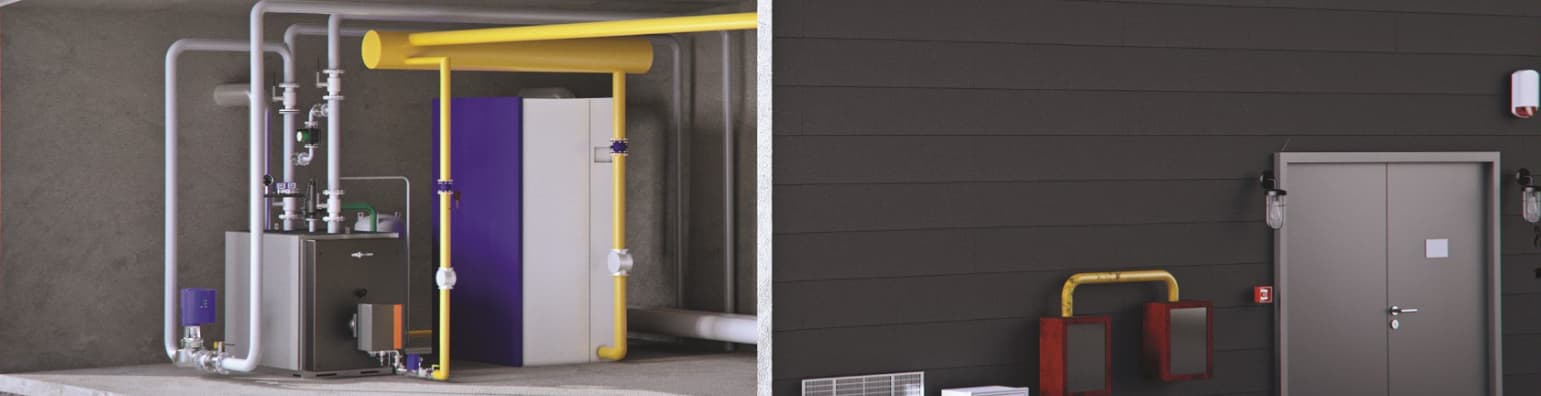

Quelles sont les pièces gaz à installées dans une chaufferie ?
Le gaz est un combustible qu'on retrouve dans de nombreuses installations de chauffage, qu'on parle de la petite chaudière murale gaz ou de la chaufferie d'un bâtiment.
Grâce à une électrovanne gaz ou encore un filtre Madas, la sécurité est maintenue dans la sous-station.
Choisissez le bon pressostat gaz par rapport aux caractéristiques de la chaufferie et optez pour une vanne BS aux normes NF. Dans une chaufferie qui fonctionne au gaz, le plus important reste la sécurité.
GAZ
①
①
② Filtre régulateur MADAS
② Régulateur DUNGS
② Régulateur MADAS
③ Filtre DUNGS
③ Filtre MADAS
④ Vanne BS gaz
④ Vanne papillon gaz
⑤ Coffret
⑥ Centrale de détection
MADAS : l'équipement gaz professionnel
La marque MADAS est spécialisée dans la régulation gaz. Voir une électrovanne gaz MADAS dans une chaufferie est un signe de qualité.
En tant que distributeur de MADAS France, nous vous proposons les meilleures électrovannes gaz (EVP NF 360mb, EV6NF 6b, ...), aini que les régulateurs MADAS et pressostats MADAS.
Le pressostat gaz MADAS à pression différentielle comprend un contact NO-NF (normalement ouvert - normalement fermé) et démontre sa résistance grâce à son IP54. Il fonctionne sur des températures comprises entre -20°C et 60°C
① Electrovanne gaz : EVP, EV6, EW, EVPT, EVAP, M16
② Régulateur gaz : FRG, RG, 2MBZ
③ Filtre gaz : FM 2B à FM 6B, FMC 2B
④ Pressostat gaz : PSM003 à PSM500
Choisir un pressostat gaz MADAS :
| Référence | Réglage gaz | Dimensions | Référence MADAS |
|---|---|---|---|
| 111454 | 1 - 3 mb | F1/4" | PSM03 |
| 111455 | 2 - 10 mb | F1/4" | PSM010 |
| 111457 | 5 - 50 mb | F1/4" | PSM050 |
| 111456 | 5 - 150 mb | F1/4" | PSM150 |
| 111453 | 100 - 500 mb | F1/4" | PSM500 |
La sécurité gaz DUNGS pour la chaufferie
Que vous recherchiez un bloc gaz Dungs mb zrdle 407 b01 s20 ou un pressostat Lgw3a2 Dungs, nous sommes présent à vos côtés pour remplacer une pièce détachée de chaudière. Mais pas seulement !
Pour la chaufferie également, nous vous proposons l'electrovanne gaz ou encore le pressostat gaz (Dungs GW10, GW50 et GW150) destiné à réguler la sous-station d'un batiment.
① Electrovanne gaz : MV et HSAV
② Filtre régulateur : FRG 1B et FRG 5B compact
③ Régulateur : RG et 2MBZ
④ Filtre gaz: FM et FMC
Acheter un filtre gaz DUNGS :
| Référence | Nom | Type | Raccordement | Référence DUNGS |
|---|---|---|---|---|
| 24000020 | DUNGS GF505/1 | Filtre gaz GF 500 mb | G1/4" FF1/2" | 066191 |
| 24000021 | DUNGS GF507/1 | Filtre gaz GF 500 mb | G1/4" FF3/4" | 066209 |
| 24000022 | DUNGS GF510/1 | Filtre gaz GF 500 mb | G1/4" FF1" | 066217 |
| 24001690 | DUNGS GF515/1 | Filtre gaz GF 500 mb | G1/4" FF1"1/2 | 066225 |
| 24001691 | DUNGS GF520/1 | Filtre gaz GF 500 mb | G1/4" FF2" | 066233 |
| 24001501 | DUNGS GF40050/4 | Filtre gaz GF 400 mb | G1/4" DN50 | 256408 |
| 24001502 | DUNGS GF40065/4 | Filtre gaz GF 400 mb | G1/4" DN65 | 256409 |
| 24001503 | DUNGS GF40080/4 | Filtre gaz GF 400 mb | G1/4" DN80 | 246410 |
| 24001504 | DUNGS GF40100/4 | Filtre gaz GF 400 mb | G1/4" DN100 | 256411 |
| 24000257 | DUNGS GF40125 | Filtre gaz GF 400 mb | G1/4" DN125 | 218162 |
| 24000258 | DUNGS GF40150 | Filtre gaz GF 400 mb | G1/4" DN150 | 218163 |
Vanne BS gaz et vanne papillon pour la chaufferie
La robinetterie gaz qui se trouve dans une chaufferie nécessite des vannes.
Qu'on parle de vanne à boisseau spéhrique gaz ou bien de vanne papillon gaz. Grâce à elles, la sécurité est respectée et il est bien plus facile pour un technicien chauffagiste d'agir dans la chaufferie.

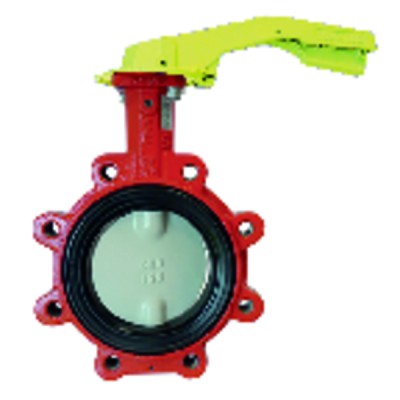

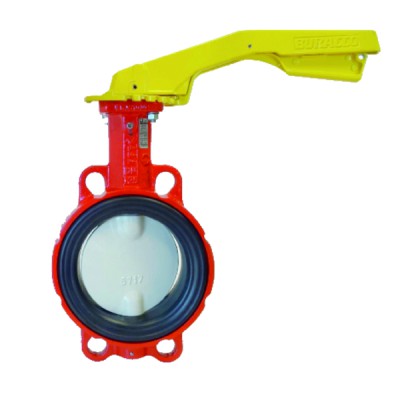

| Vanne papillon gaz à oreilles de centrage fonte | Vanne papillon gaz à oreilles taraudées fonte | Vanne à boisseau sphérique gaz |
|---|---|---|
 |
 |
 |
|
La vanne papillon MAXI-GAZ fonctionne du PN10 au PN16. Son levier jaune en aluminium peut être attaché par un cadenas et est facile à manipuler. Cette vanne gaz répond De -20° à 60°C, la vanne papillon est résistante et profite d'une étanchéité répondant à la norme EN 12266-1 Taux A. |
Idéale pour le gaz industriel, la vanne papillon MAXI-GAZ permet jusqu'à 40% d'augmentation moyenne du Kv par rapport à une vanne à axe monobloc traversant. Son levier cadenassable et cranté profite d'un design ergonomique, parfaite pour une prise en main facile et rapide. Du DN32 au DN200, la vanne papillon résiste à une pression de 10 bar et à une température entre -20°C et 60°C.
|

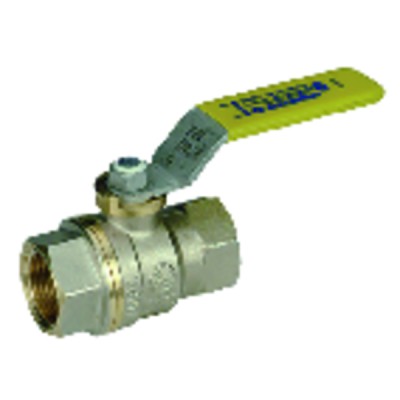

Avec un robinet à boisseau sphérique gaz, agissez sur le réseau de distribution gaz en toute facilité. D'une pression d'utilisation de 0 à 5 bar, cette vanne BS gaz répond à la norme anti-vandaliste et d'une étanchéité sécuritaire.
|
Quelle centrale de détection acheter ?
La centrale de détection gaz arrive en complément de l'électrovanne gaz et du régulateur gaz. Elle est une sécurité indispensable pour faire face à un gaz qui s'échappe dans un bâtiment.
Qu'on parle ici d'une chaufferie d'un immeuble ou du milieu industriel, la centrale de détection gaz alerte à la moindre fuite de gaz
| Référence RGS | Voies | Sonde / Capteur |
|---|---|---|
|
107028 - SE333KM
|
|
1 sonde pour GN (fournie)
|
|
107050 - SE139K
|
1
|
Capteur 183M / KG : 4-20mA SE192, SE193, SE183 ou TS282, TS293 et TS593 versions KM et KG
|
|
107051 - SE194K
|
3
|
Max 3 : 4-20mA SE192, SE193, SE183 ou TS282, TS593 et SE237 et SE138 versions KM et KG
|
|
107052 - CE100
|
2-6
|
6 sondes max 4-20mA par adjonction de 2 extensions sur rail DIN CE101 (2 modules)
|
|
107070 - SE126KM Gaz naturel
|
|
1 sonde pour GN (fournie)
|
|
107071 - SE126KG GPL
|
|
1 sonde pour GPL (fournie)
|
|
107072 - SE128K
|
1
|
1 sonde 4-20mA : SE192, SE193, SE183 ou TS282, TS293, TS593 en versions KM et KG
|
|
107073 - SE293K
|
3
|
Max 3 sondes 4-20mA : SE192, SE193, SE183 ou TS282, TS293, TS593 en versions KM et KG
|
|

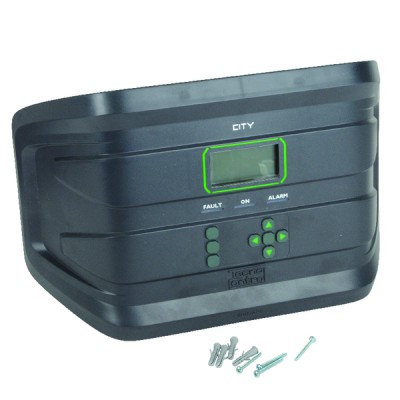

107074 - CE408P-City
|
4
|
Multigaz, extensible de 4 voies 8 voies max
|
